DxTerity

Диагностические ангиографические катетеры

Важна каждая деталь

Диагностические катетеры DxTerity дополняют портфолио катетеров Medtronic, которое включает в себя проводниковые, аспирационные и диагностические катетеры, обеспечивая высокую производительность и универсальность инструментария вне зависимости от сложности вмешательства.

Характеристики и преимущества

• Полимерная добавка InSlide увеличивает скользящую способность катетера, уменьшает трение и улучшает доставляемость¹

• Уникальный, эргономичный, крыловидный дизайн канюли упрощает работу с катетером и обеспечивает высокую точность манипуляций
• Двойная оплетка от канюли до кончика катетера повышает его прочность, управляемость и устойчивость к перегибам

• Мягкий, атравматичный, рентгеноконтрастный кончик улучшает визуализацию катетера
• Большой внутренний диаметр обеспечивает высокий поток контраста, что улучшает визуализацию во время процедуры

особенности дизайна

ИННОВАЦИИ В ОБЛАСТИ КАТЕТЕРНЫХ ТЕХНОЛОГИЙ

При создании катетеров DxTerity используются те же технологии и инновационные решения, что и в производстве проводниковых и аспирационных катетеров Medtronic.

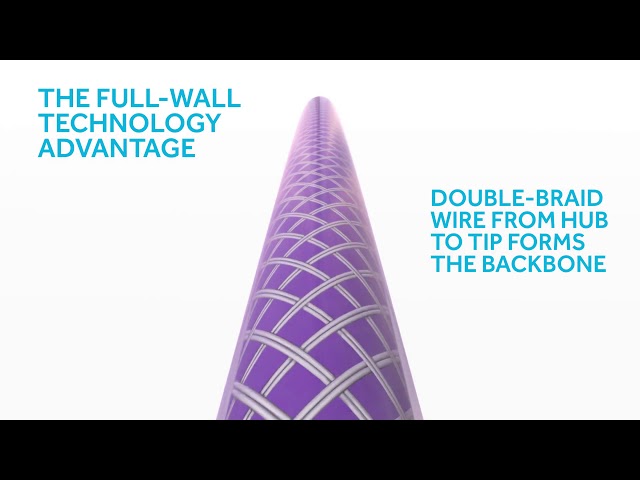

Полностенная технология основана на запатентованном методе экструзии, который позволяет сплавить между собой слои полимера через ячейки армирующей оплётки, а сама оплётка получается полностью инкапсулированной. Экструзия производится по всей длине катетера DxTerity, что определяет его значимые технические преимущества:

• эффективную передачу вращательного движения

• высокую скользящую способность для обеспечения точности манипуляций и улучшенной доставляемости²

Технические характеристики

1.      Эргономичный, крыловидный дизайн канюли облегчает манипуляции катетером
2.      Прочная конструкция шафта обеспечивает эффективную передачу
           вращательного движения
3.      Полимерная добавка InSlide усиливает скользящую способность катетера, что
           улучшает его доставляемость³
4.      Мягкий, атравматичный, рентгеноконтрастный кончик улучшает визуализацию
5.      Двойная оплетка повышает прочность, управляемость и устойчивость катетера
           к перегибам

Спецификации	5 F	6 F
Наружный диаметр катетера (дюймы)	0.066"	0.079"
Внутренний диаметр катетера (дюймы)	0.047"	0.056"
Оплетка	От канюли до кончика	От канюли до кончика
Скорость потока контраста (мл/сек)	600 psi             1200 psi 19                        27	600 psi             1200 psi 28                        40

НОВЫЙ ВЗГЛЯД НА ЛУЧЕВОЙ ДОСТУП

Семейство диагностических катетеров DxTerity TRA представлено четырьмя билатеральными конфигурациями, разработанными специально для трансрадиального доступа.⁴

TRApease curve

Тупой угол вторичной кривизны позволяет с лёгкостью катетеризировать устья коронарных артерий. Дополнительная третичная кривизна обеспечивает поддержку и стабильность позиции катетера.

Размеры: 3.5, 4.0, 4.5

TRAnsformer curve

Обеспечивает усиленную тыловую поддержку за счёт опоры на синус Вальсальвы и позволяет катетеризировать устья коронарных артерий в широком диапазоне анатомических вариантов.

Размеры: 3.5, 4.0, 4.5

TRActive curve

Атравматичный кончик, расположенный под углом 30° к первичной кривизне, обусловливает лёгкость катетеризации устьев коронарных артерий.

Размеры: один для всех анатомических вариантов

TRAcker curve

Обеспечивает усиленную тыловую поддержку за счёт опоры на контралатеральную стенку корня аорты.

Размеры: один для всех анатомических вариантов

² По результатам лабораторных сравнительных испытаний с конкурирующими продуктами. Результаты лабораторных испытаний могут отличаться от клинических данных.
³ Неопубликованные результаты доклинических испытаний Medtronic.
⁴ Испытания на свиной модели. Неопубликованные результаты доклинических исследований Medtronic

Информация для заказа

СТАНДАРТНЫЕ КОНФИГУРАЦИИ

Конфигурация	Размер	Длина (см)	Артикул 5F	Артикул 6F	Боковые отверстия
Judkins Left	JL 3.5	100	DXT5JL35	DXT6JL35	0
	JL 4.0	100	DXT5JL40	DXT6JL40	0
	JL 4.0	125	DXT5JL40X	DXT6JL40X	0
	JL 4.5	100	DXT5JL45	DXT6JL45	0
	JL 4.5	125	DXT5JL45X	DXT6JL45X	0
	JL 5.0	100	DXT5JL50	DXT6JL50	0
	JL 5.0	125	DXT5JL50X	DXT6JL50X	0
	JL 6.0	100	DXT5JL60	DXT6JL60	0
Judkins Right	JR 3.5	100	DXT5JR35	DXT6JR35	0
	JR 3.5	125	DXT5JR35X	DXT6JR35X	0
	JR 4.0	100	DXT5JR40	DXT6JR40	0
	JR 4.0	125	DXT5JR40X	DXT6JR40X	0
	JR 4.0 MOD	100	DXT5JR4M	DXT6JR4M	0
	JR 4.0 ST	100	DXT5JR4ST	DXT6JR4ST	0
	JR 5.0	100	DXT5JR50	DXT6JR50	0
	JR 5.0	125	DXT5JR50X	DXT6JR50X	0
	JR 6.0	100	DXT5JR60	DXT6JR60	0
Amplatz Left	AL 1.0	100	DXT5AL10	DXT6AL10	0
	AL 2.0	100	DXT5AL20	DXT6AL20	0
	AL 3.0	100	DXT5AL30	DXT6AL30	0
Amplatz Right	AR 1.0	100	DXT5AR10	DXT6AR10	0
	AR 2.0	100	DXT5AR20	DXT6AR20	0
	AR MOD	100	DXT5ARM	DXT6ARM	0
Multipurpose	MPA	100	DXT5MPA	DXT6MPA	0
	MPA	110	DXT5MPAA	DXT6MPAA	0
	MPA	100	DXT5MPASH	DXT6MPASH	2
	MPA	110	DXT5MPASHA	DXT6MPASHA	2
	MPB	100	DXT5MPB	DXT6MPB	0
	MPB	110	DXT5MPBA	DXT6MPBA	0
	MPB	100	DXT5MPBSH	DXT6MPBSH	2
	MPB	110	DXT5MPBSHA	DXT6MPBSHA	2
Specialty	NOTO	100	DXT5NOTO	DXT6NOTO	0
	3DRC	100	DXT53DRC	DXT63DRC	0
	RCB	100	DXT5RCB	DXT6RCB	0
	LCB	100	DXT5LCB	DXT6LCB	0
	IMA	100	DXT5IMA	DXT6IMA	0
Pigtails	PIG STR	110	DXT5PIGSTA	DXT6PIGSTA	6
	PIG STR	125	DXT5PIGSTX	DXT6PIGSTX	6
	PIG 145	110	DXT5PIG45A	DXT6PIG45A	6
	PIG 155	110	DXT5PIG55A	DXT6PIG55A	6

БИЛАТЕРАЛЬНЫЕ КОНФИГУРАЦИИ

Конфигурация	Размер	Длина (см)	Артикул 5F	Артикул 6F	Боковые отверстия
TRApease	TRAP 3.5	100	U5TRAP35	U6TRAP35	0
	TRAP 3.5	100	U5TRAP35SH	U6TRAP35SH	2
	TRAP 3.5	110	U5TRAP35SHA	U6TRAP35SHA	2
	TRAP 4.0	100	U5TRAP40	U6TRAP40	0
	TRAP 4.0	100	U5TRAP40SH	U6TRAP40SH	2
	TRAP 4.0	110	U5TRAP40SHA	U6TRAP40SHA	2
	TRAP 4.5	100	U5TRAP45	U6TRAP45	0
	TRAP 4.5	100	U5TRAP45SH	U6TRAP45SH	2
	TRAP 4.5	110	U5TRAP45SHA	U6TRAP45SHA	2
TRAnsformer	TRAN 3.5	100	U5TRAN35	U6TRAN35	0
	TRAN 3.5	100	U5TRAN35SH	U6TRAN35SH	2
	TRAN 3.5	110	U5TRAN35SHA	U6TRAN35SHA	2
	TRAN 4.0	100	U5TRAN40	U6TRAN40	0
	TRAN 4.0	100	U5TRAN40SH	U6TRAN40SH	2
	TRAN 4.0	110	U5TRAN40SHA	U6TRAN40SHA	2
	TRAN 4.5	100	U5TRAN45	U6TRAN45	0
	TRAN 4.5	100	U5TRAN45SH	U6TRAN45SH	2
	TRAN 4.5	110	U5TRAN45SHA	U6TRAN45SHA	2
TRAcker	TRACK	100	U5TRACK	U6TRACK	0
	TRACK	100	U5TRACKSH	U6TRACKSH	2
	TRACK	110	U5TRACKSHA	U6TRACKSHA	2
TRActive	TRACT	100	U5TRACT	U6TRACT	0
	TRACT	100	U5TRACTSH	U6TRACTSH	2
	TRACT	110	U5TRACTSHA	U6TRACTSHA	2

Общие характеристики:

• 5 катетеров в упаковке

• поставляется стерильным

• цветная маркировка канюли и упаковки
• максимальный размер проводника 5/6F: 0.038"
